BodyView

Eine innovative Methode zur Analyse von Zeitreihendaten aus Körperuntersuchungen.

Die Magnetresonanzbildgebung (MRT) des Körpers liefert wertvolle Informationen für die Diagnosestellung. Die Verarbeitung von Zeitreihendaten kann jedoch den Arbeitsablauf komplizieren und die Produktivität herabsetzen.

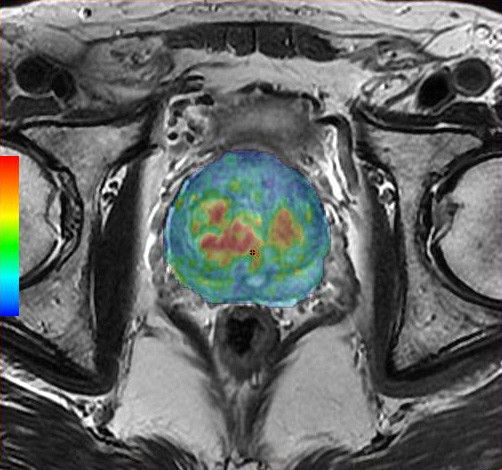

BodyView bietet Algorithmen, Werkzeuge und Verfahren zur Verarbeitung von bei Körperaufnahmen erfassten Zeitreihendaten. Die Anwendung berechnet zudem anhand von kontrastmittelverstärkten Bildern basierend auf der zeitlichen Entwicklung der Signalintensität parametrische Bilder.

egories-do-not-clone-advanced-visualization-applications-bodyview-aw-bodyview_overview.jpg

Highlights

Integration mit READY View für den Zugriff auf die Werkzeuge und Anwendungen dieses Programms
Zwei erweiterte Protokolle: MR Standard und Signal Enhancement Ratio (SER; Signalverstärkungsverhältnis)
Angeleitete Verfahren zur Verarbeitung von Zeitseriendaten
Benutzerdefinierte Arbeitsabläufe und Anwendungen mit anpassbaren Layouts, Parametereinstellungen und konfigurierbaren Nachbetrachtungsschritten
Erstellung von Zeitgrafiken und farbigen parametrischen Bildern
Automatische Auswahl der relevantesten Protokolle Anzeige einer grafischen Schnittstelle zur Anzeige von zeitbasierten und funktionellen Kurven

Merkmale

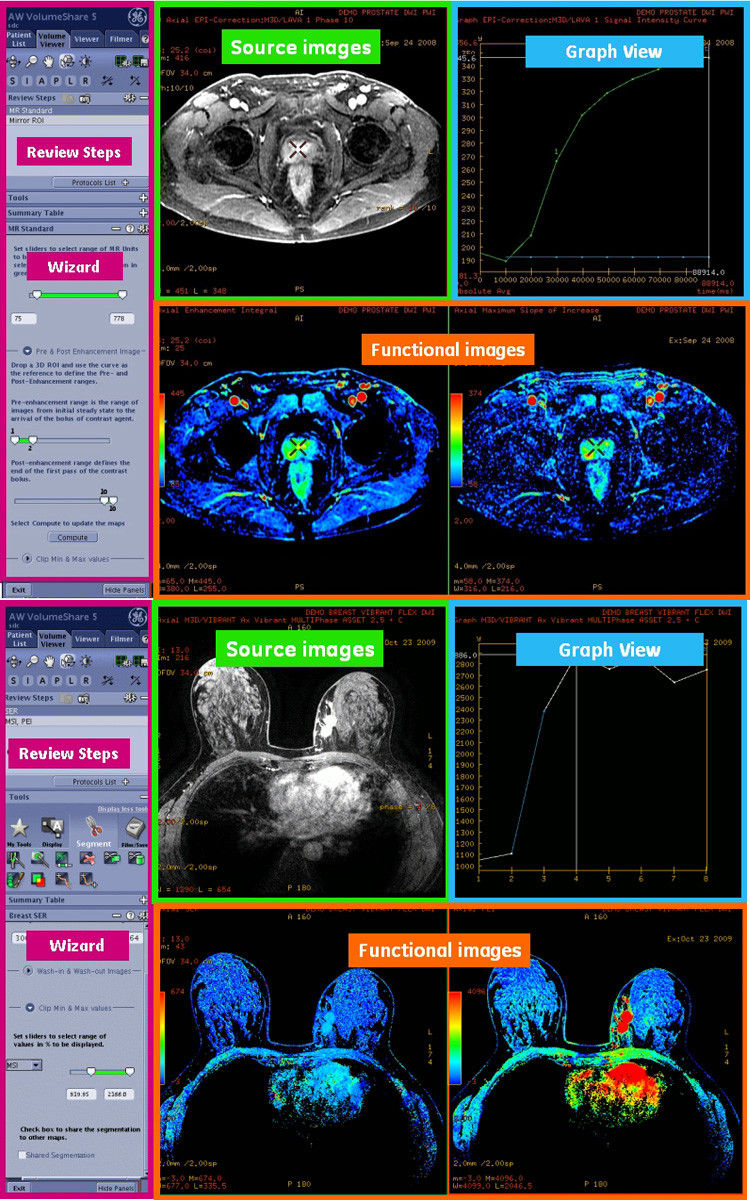

Arbeitsbereiche der Anwendungen MR Standard (oben) und SER (unten) mit Ausgangsbildern, funktionellen Bildern und Diagrammansichten.

Workflowoptimierung mit Zugriff auf READY View über eine PACS Workstation, AW Workstation oder einen PC
Einfacher Arbeitsablauf zur Nachbetrachtung und Bearbeitung der erfassten Bilder (MIP, MPR, 3D) sowie zur Verarbeitung und Fusion von funktionellen Daten
Vollständig benutzerdefinierbarer Arbeitsablauf basierend auf anpassbaren Layouts, anpassbaren Parametereinstellungen und individuell konfigurierten Nachbetrachtungsschritten
One-Touch-Protokoll zur Auswahl und Verarbeitung von funktionellen Daten
Einfach zu bedienende Schieberegler ermöglichen die Berechnung und Segmentierung von parametrischen Bildern in Echtzeit.
Ein Assistent unterstützt den Anwender bei der Definition von Bildbereichen vor und nach der Anreicherung bzw. zwischen Wash-in und Wash-out. Durch Synchronisierung der grafischen Oberfläche wird die Definition der Bereiche erleichtert.

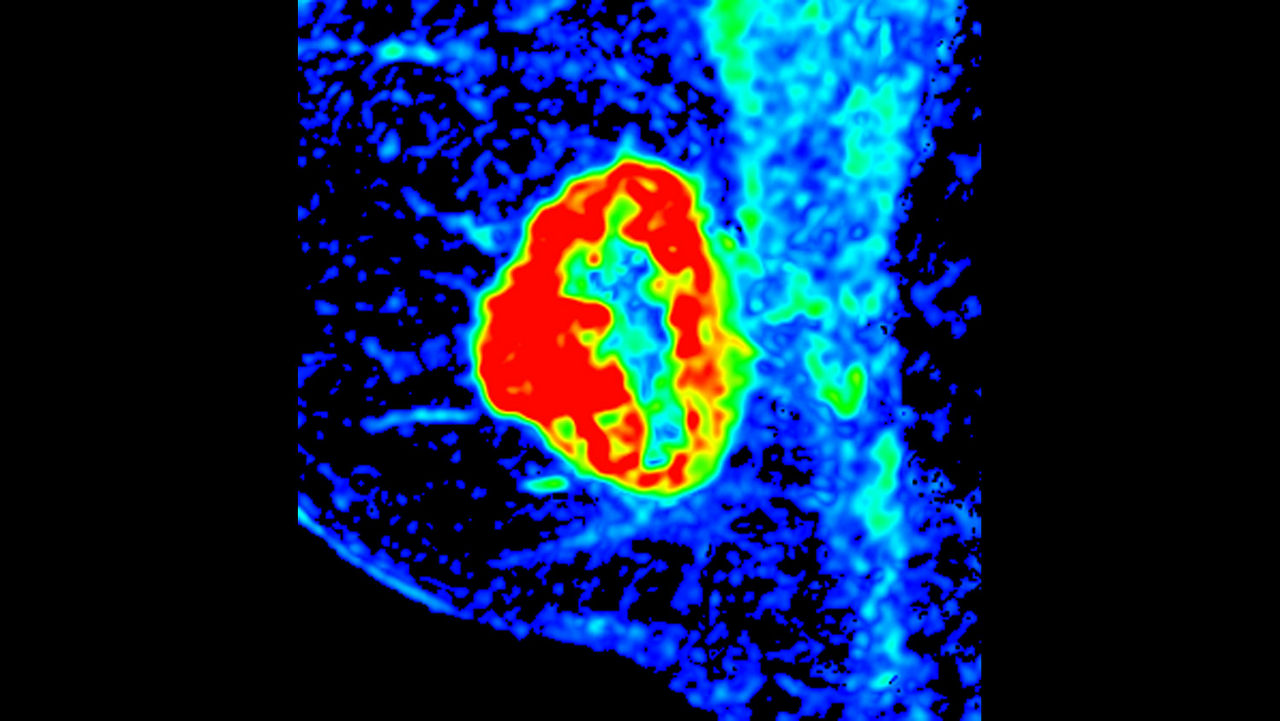

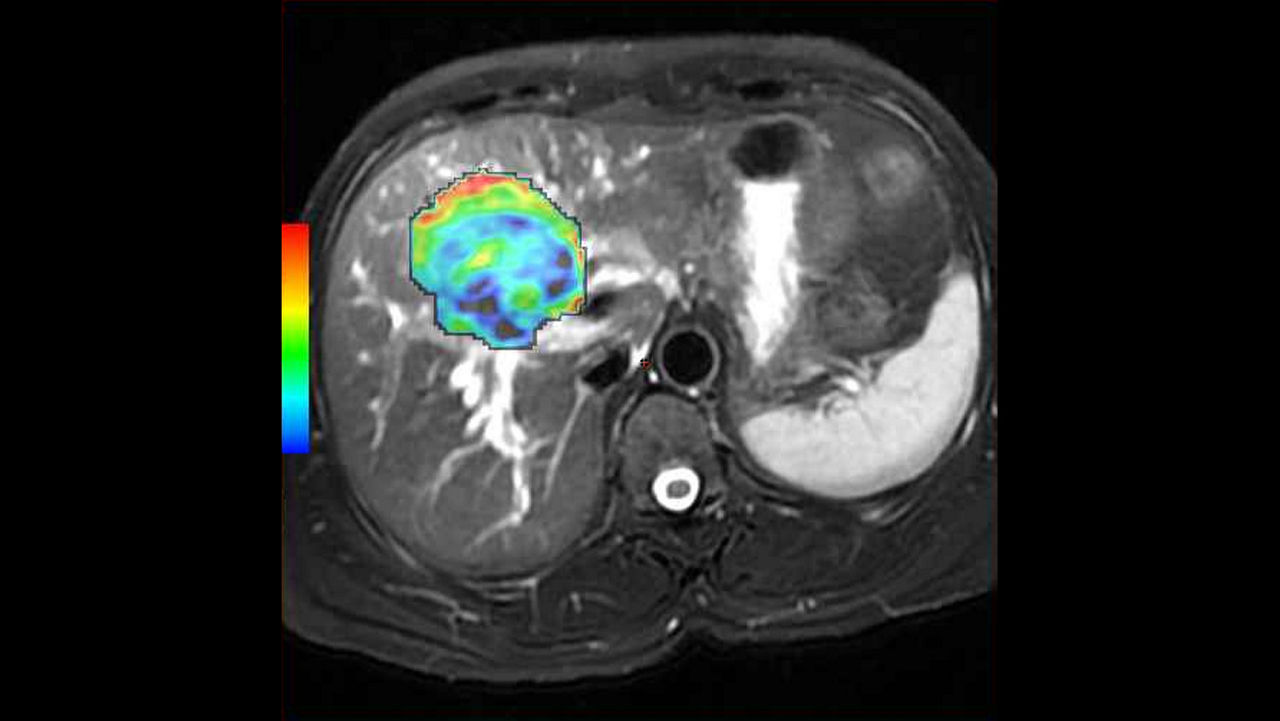

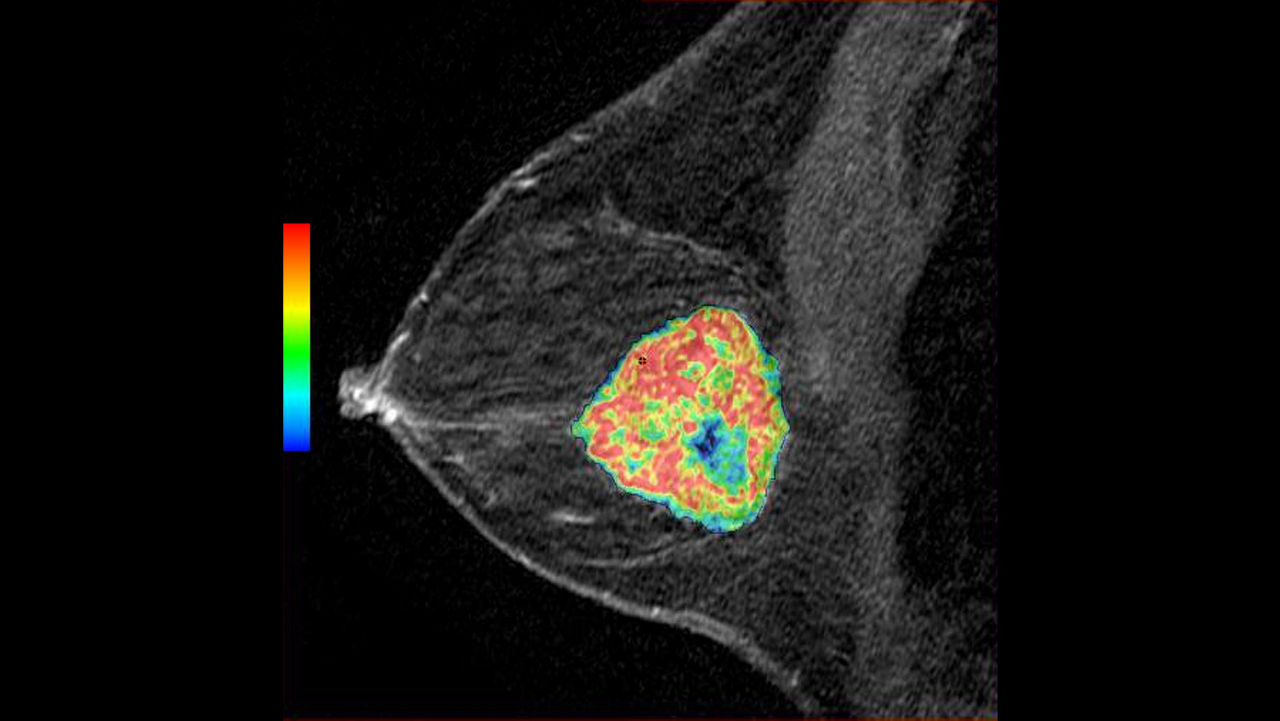

Automatische Berechnung von farbigen parametrischen Bildern basierend auf einer veränderten Signalintensität im Laufe der Zeit und nach Anpassung des Rauschschwellenwertes.
Segmentierung von Funktionskarten durch Abtrennen an den Minimal- und Höchstwerten
Automatische Anpassung der Fensterbreite und –ebene sowie der Parameterfarbe für eine optimale klinische Fallpräsentation
MR Standard ermöglicht die Analyse von T1- bzw. T2-Kontrastveränderungen Es können u. a. folgende parametrische Bilder erstellt werden:
- Enhancement-Integral (EI)
- Time-to-Peak (TTP)
- Mean Time to Enhance (MTE; mittlere Anreicherungszeit)
- Maximum Slope of Increase (MSI; maximaler Intensitätsanstieg)
- Maximum Slope of Decrease (MSD; maximaler Intensitätsabfall)
Automatische Bestimmung des Anreicherungstyps (positiv, d. h. T1-Kontrast, oder negative, d. h. T2-Kontrast) basierend auf dem Pulssequenznamen des Quellbildes
Signal Enhanced Ratio (SER) zur Analyse der T1-Kontrastveränderungen Es werden u. a. folgende Bilder erzeugt:
- Signal Enhanced Ratio (SER; Signalverstärkungsverhältnis)
- Maximum Slope of Increase (MSI; maximaler Intensitätsanstieg)
- Positives Enhnacement-Integral
