(T)EVAR Assist Solutions

Sentez-vous en confiance.


La planification, l'orientation et le suivi des cas (T)EVAR peuvent être délicats lorsqu'il s'agit d'anatomies complexes. Il peut s'avérer difficile de tirer parti des données d'imagerie et de planification préopératoires pendant l'intervention. En imagerie radioscopique 2D, les procédures (T)EVAR peuvent nécessiter une quantité importante de produit de contraste, une exposition prolongée au rayonnement et des interventions de longue durée. Une vue 3D de l’anatomie vasculaire peut vous aider à réaliser des procédures interventionnelles complexes. La surveillance du sac anévrysmal avec des mesures fiables peut représenter un défi.

(T)EVAR Assist¹ est une solution intégrée pour aider à planifier, orienter et suivre les cas T(EVAR) :

• Planifiez avec VesselIQ Xpress et VVI, le logiciel d’analyse vasculaire AW CT qui permet un retrait osseux automatique et un suivi de l’aorte, ainsi que des mesures clés de l’anatomie.
• Guidez d’un seul clic la procédure avec Innova Vision, qui superpose des ensembles de données 3D issues d’images par tomodensitométrie, IRM et rotationnelles 3D sur des images de scopie en temps réel.
• Suivez l'examen en utilisant le dimensionnement semi-automatique du thrombus et le mode de comparaison.


Points clés

• Planifiez votre angiographie par tomodensitométrie à l'aide d'un prélèvement osseux automatiqueet d’un suivi de l'aorte.
• Superposition en un clic des données préparées par angiographie par tomodensitométrie 3D sur des images radioscopiques en direct.
• Effectuez l'alignement depuis la salle de contrôle, ou directement depuis la table d’examen, sur les modèles de tomodensitométrie avec seulement deux vues de radioscopie, afin d’augmenter l’efficacité de la dose et la rapidité de la procédure.
• Alignez l’image en temps réel selon les déplacements du portique et de la table, le champ d'exploration et la distance source-image
• Dimensionnement semi-automatique du thrombus.

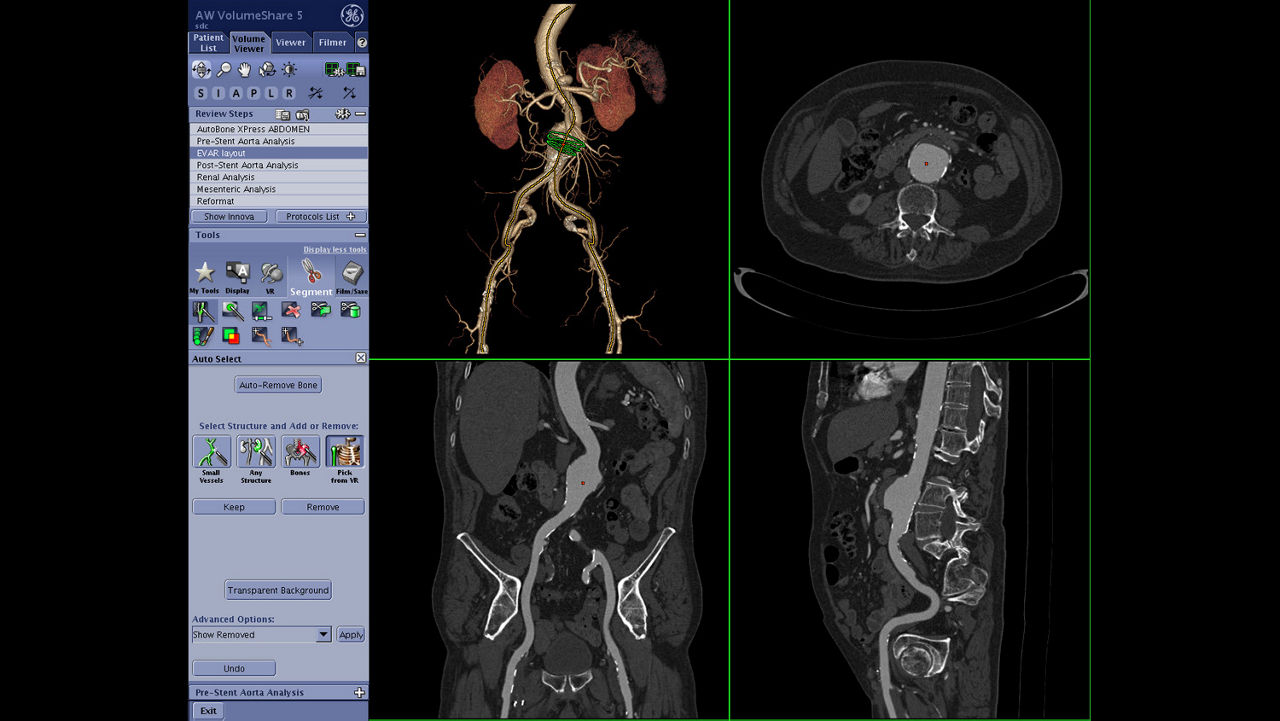

1. Planification avec VesselIQ Xpress, VVI et Synchro3D

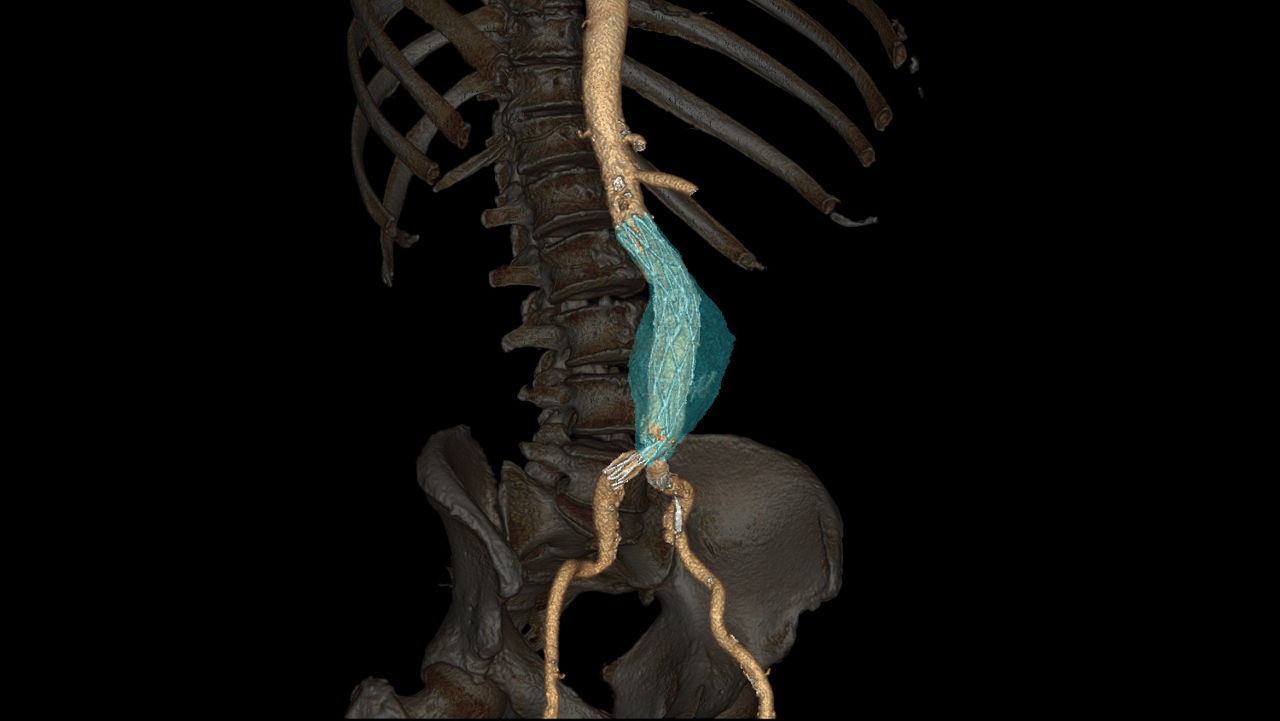

Analyse de l'aorte

• Visualisation et suivi des vaisseaux non obstrués automatique (zéro clic)
• Des mesures prédéfinies ou manuelles, telles que la longueur et le diamètre des vaisseaux, peuvent être effectuées et consignées.

Enregistrer état

• Enregistrez l'état actuel de l'application, y compris :
  • Modèles 3D
  • Suivi vasculaire
  • Mesures
  • Contours vasculaires
• L'état enregistré peut être restauré pour :
  • Examen futur ou approche collaborative
  • Transfert au système PACS
  • Transfert sur le poste de travail AW dans la suite Angio pour utiliser les modèles 3D dans Innova Vision

Synchro3D

• Alors que l’utilisateur définit sur des modèles 3D l’angle de vision optimal pour le déploiement d’une endoprothèse, Synchro3D affiche l’angle d’arceau correspondant à utiliser avec la suite interventionnelle. Pendant l'intervention, cet angle optimal peut être envoyé de l'AW à l’arceau. En utilisant le mode Follow the gantry (Suivre le portique), l’orientation du modèle 3D peut également suivre le mouvement du portique en temps réel.

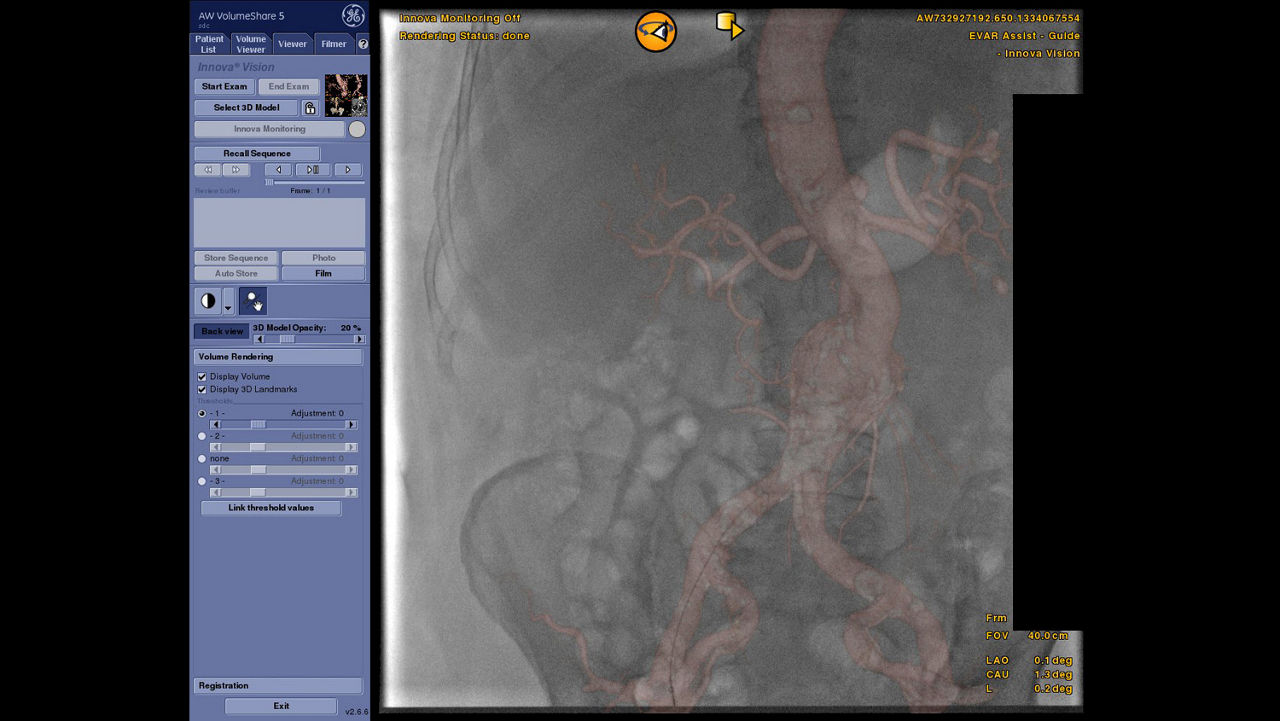

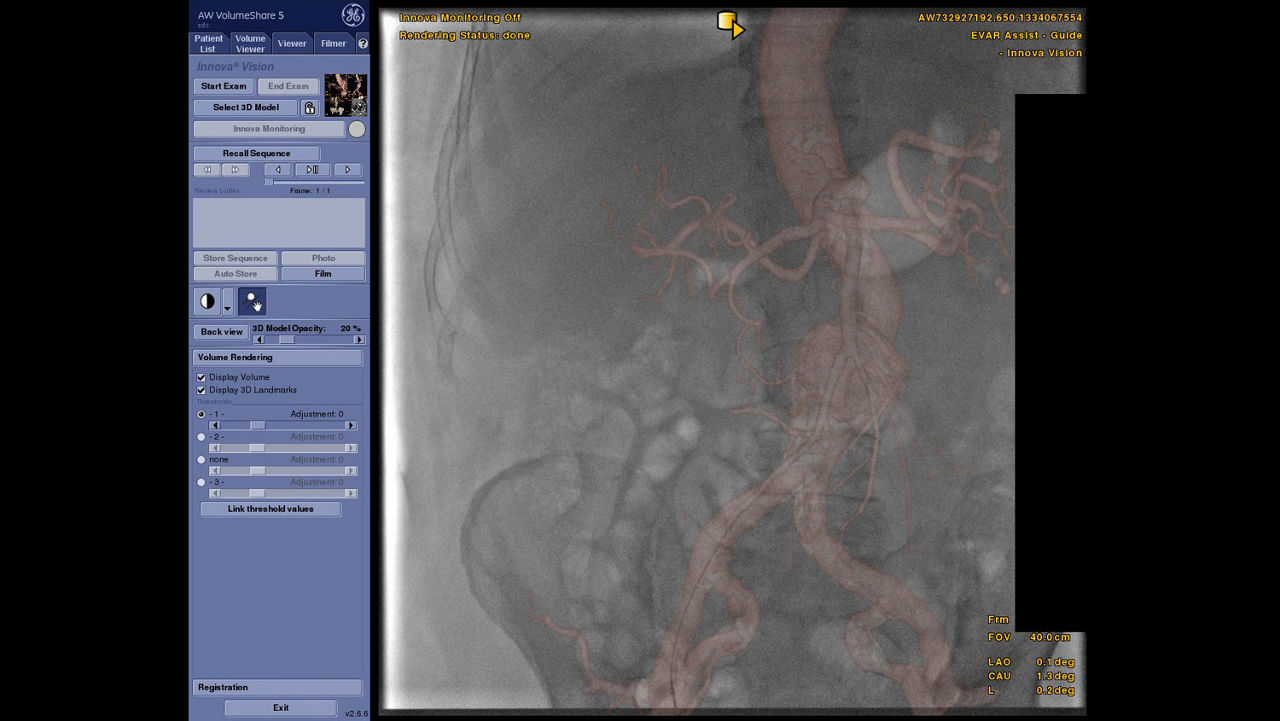

2. Guidage 3D en temps réel avec Innova Vision

Fusion multimodalité

• Alignez des modèles 3D issus d’images par tomodensitométrie, IRM ou 3D en rotation sur une image de scopie en temps réel.
• Les modèles 3D acquis à l’aide de la suite GE Angio sont automatiquement alignés lors de leur exportation sur des images de scopie en temps réel.
• Enregistrez directement les modèles de tomodensitométrie et IRM 3D avec seulement 2 vues de scopie, afin de favoriser l’efficacité de la dose et la rapidité de la procédure.

Simplicité d’utilisation et visualisation améliorée

• La position du modèle 3D est ajustée en temps réel tout au long de la procédure, selon les mouvements du portique, la distance source-image, le champ d'exploration, la rotation de l’image et les déplacements de la table.
• Différents outils améliorent les fonctions de visualisation et de guidage :
  • Avec BackView, visualisez le modèle 3D depuis le côté opposé sans perdre l’alignement sur l’image de scopie, tout en déplaçant le portique :
  • Ajustez l'opacité et la luminosité du modèle 3D
  • Affichez des repères définis par l’utilisateur
  • Zoom numérique

3. Surveillance d'anévrisme avec VesselIQ Xpress

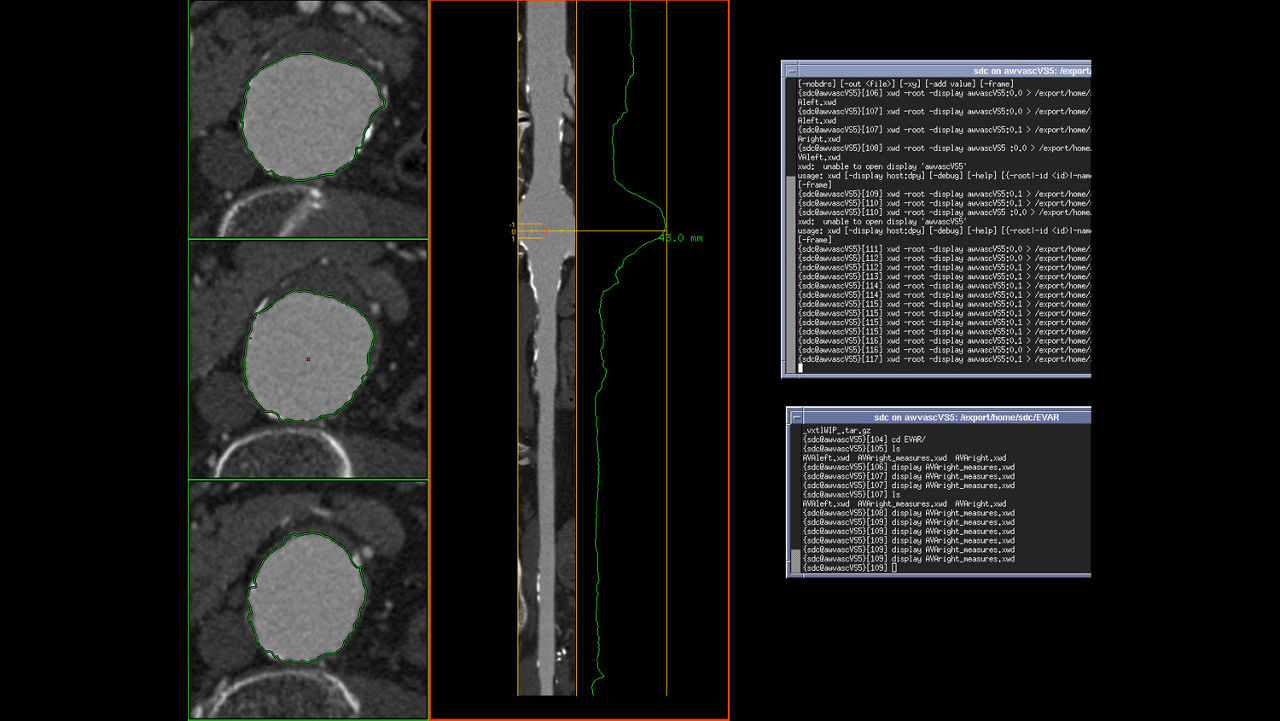

Évaluation du sac anévrismal

• Évaluez le volume et le diamètre du sac anévrysmal à l'aide de la détection semi-automatique du thrombus, qui nécessite de tracer des contours sur deux images.
• Le programme effectue une détection de contour du lumen vasculaire et du thrombus.
• Modifiez les contours avec une sélection d’outils de dessin qui se propagent à d’autres coupes par interpolation pour des modifications rapides.
• Suivez l'évolution des conditions dans le temps avec les mesures de volume du thrombus. Les mesures supplémentaires comprennent le diamètre maximal et le diamètre moyen.

Comparaison de plusieurs examens.

• Vous pouvez comparer un examen précédent avec la visualisation de l’examen en cours. Innova Vision permet aux utilisateurs de charger des ensembles de données 3D, puis de les superposer et de les aligner en temps réel sur des images radiographiques ou radioscopiques de la même anatomie, afin de guider un appareil ou le cathéter lors d’une procédure interventionnelle.

• Volume Viewer
• AW VolumeShare 4
• Moniteur AW dans la salle d’examen

VesselIQ Xpress est une option d’application de post-traitement pour plateformes Advantage Workstation (AW), tomodensitomètres et stations PAC, qui peut être utilisée pour l’analyse de données et d’images d’angiographie par tomodensitométrie en 2D et 3D capturées sur un tomodensitomètre compatible DICOM 3.0, dans le cadre de l’évaluation de pathologies vasculaires ou cardiovasculaires. Ce logiciel aide le médecin lors de l’évaluation des vaisseaux, de la planification avant et après la pose d’une endoprothèse vasculaire et de la visualisation directionnelle de la tortuosité d’un vaisseau.

Innova Vision permet aux utilisateurs de charger des ensembles de données 3D, puis de les superposer et de les aligner en temps réel sur des images radiographiques ou radioscopiques de la même anatomie, afin de guider un appareil ou le cathéter lors d’une procédure interventionnelle.

Volume Viewer, qui comprend Volume Viewer Innova et Synchro3D, est un logiciel de diagnostic médical qui permet de traiter, visualiser, analyser et communiquer des images reconstruites en 3D, ainsi que leur relation avec les images initialement acquises en tomodensitométrie, IRM, angiographie par rayons X et TEP. La combinaison des images acquises, des images reconstruites, des annotations et des mesures effectuées par les médecins est destinée à fournir aux médecins prescripteurs des informations pertinentes d’un point de vue clinique à des fins de diagnostic, de chirurgie ou de planification de traitement.

Multimodality Synchro3D est un logiciel qui permet d’aligner l’incidence de vision du modèle 3D sur celle du faisceau de rayons X sur le portique à rayons X Cet alignement permet :

• De positionner le portique sur la même incidence que le modèle 3D, en indiquant l'angle de vue optimal de l'anatomie, pour les acquisitions par rayons X ultérieures (appelés angles d'envoi 3D).
• D’afficher en continu et automatiquement le modèle 3D sur la même vue que la position actuelle du portique afin de déterminer l'incidence optimale avec et sans rayons X. De fournir un aperçu de l'anatomie sans dose (appelé Follow the Gantry) lorsqu'il est effectué sans rayons X.
•

Le logiciel Multimodality In-Room 3D et la souris (en option sur le produit Innova) permettent de contrôler le modèle 3D et les fonctions d'alignement à partir du tableau de radiographie, optimisant ainsi le flux de travail et l'ergonomie de l'intervention.
