NM CT 870 CZT

CZT es el componente clave del futuro de la medicina nuclear. No solo es más ligero y más compacto que los cristales de Nal que se utilizan en la tecnología analógica, sino que está pixelado. Cada cabezal del detector consta de 130 módulos CZT, lo que significa que hay decenas de miles de píxeles diminutos de 2,46 mm que capturan eventos de forma independiente, todo ello mediante conversión directa. Con la colimación registrada y CZT, cada fotón se convierte directamente en una señal eléctrica que identifica con precisión la ubicación y la energía. Este diseño reduce la pérdida de señal y el ruido inherentes a la detección de SPECT convencional al eliminar la conversión de fotones gamma a través del centelleo y la conversión de luz mediante un tubo fotomultiplicador. El resultado es una mayor resolución espacial y energética.

NM/CT 870 CZT es la tercera generación de nuestro sistema de SPECT/TC digital de uso general diseñado con esta innovadora tecnología de detección CZT. En combinación con las últimas aplicaciones cuantitativas de Xeleris y los avances en TC que incluyen una capacidad de reconstrucción superpuesta de 32 cortes, las últimas tecnologías de reducción de dosis y Smart MAR, este sistema transformará toda su experiencia en medicina nuclear.

•  Reducción de hasta el 75 % de la dosis inyectada o del tiempo de exploración2
•  Mejora de la resolución espacial del sistema, de 4,3 mm a 2,8 mm3
•   Resolución energética excepcional, 6,3 % en comparación con el 9,5 %
•   Mejora de más del 40 % en la relación contraste-ruido de SPECT4
•   67 % de reducción del tamaño del marco del detector, de 7,5 cm a 2,5 cm
•   25 % más de campo de visión óptimo que Nal
•   Tasas de recuento 1,4 veces mayor que las de la tecnología convencional

•   Reducción de hasta el 50 % de la dosis inyectada o del tiempo de exploración con la tecnología Evolution5
•  Aproveche la tecnología avanzada de reducción de dosis de TC con ASiR™6
•  Conserve la precisión cuantitativa de SPECT cuando se corrija mediante TC de baja dosis con Q.AC7
•   Smart MAR reduce los artefactos por insuficiencia de fotones, de endurecimiento del haz o de rayas que provoca la presencia de componentes metálicos, como los implantes de cadera
•   Plataforma compatible con las soluciones digitales avanzadas diseñada para conectar equipos, personas y datos mediante una variedad de aplicaciones de análisis sanitarios

A medida que la adquisición de imágenes moleculares continúa avanzando hacia el desarrollo de diagnósticos de enfermedades específicas y a una atención cada vez más personalizada, la resolución se vuelve más importante. La detección temprana de la enfermedad solo es posible con un sistema de alta resolución que permita visualizar los detalles anatómicos más pequeños. Además, la investigación con exámenes de varios isótopos requiere una resolución energética precisa para reducir el desbordamiento entre marcadores. NM/CT 870 CZT cuenta con una resolución de energía del 6,3 % y la capacidad de detectar la energía de varios marcadores con mayor definición, lo que permite explorar nuevos protocolos con la variedad disponible de marcadores de SPECT.

Con la detección de conversión directa, NM/CT 870 CZT ha mejorado considerablemente la resolución del sistema al eliminar la pérdida de señal y el ruido que se producían con la tecnología de detección analógica. También tiene un diseño de colimación registrado que alinea cada orificio del colimador con un píxel del detector. Este diseño elimina el impacto de la resolución del colimador que normalmente afectaría a la resolución del sistema general. Como consecuencia, se ha mejorado la relación contraste-ruido y se ha reducido la resolución espacial a 2,8 mm³

.

Al igual que la transición de la tecnología analógica a la digital en otros sectores industriales, la tecnología necesaria para crear una imagen digital es más ligera y más compacta, con un diseño que impone restricciones más holgadas. Con la colimación registrada, el sistema NM/CT 870 CZT contiene eventos detectados totalmente en un píxel alineado con un orificio del colimador, incluso en los bordes más extremos del campo de visión. Al reducir el espacio muerto, el diseño del sistema se acerca más a la anatomía y aumenta la comodidad del paciente.

Un detector con un diseño centrado en el paciente y una reducción del 67 % en el alcance cerebral hacen que ciertos exámenes sean más tolerables. Normalmente, las exploraciones de SPECT cardíacas requieren que los pacientes mantengan extendidos los brazos por encima de la cabeza durante un período largo de tiempo. Con NM/CT 870 CZT, el tiempo de exploración se puede reducir hasta en un 75 %²

y el diseño del detector que prácticamente carece de marco permite a los pacientes mantener los brazos en un ángulo más cómodo.

Tecnología convencional con un radio de 20 cm.

NM/CT 870 CZT con un radio de 14 cm.

Para liderar los descubrimientos clínicos con técnicas de adquisición de imágenes híbridas, necesita la cuantificación. Esto es lo que permite no solo hallar la enfermedad, sino también realizar un seguimiento de la respuesta al tratamiento a lo largo del tiempo. Ha ayudado a establecer la PET/TC como una valiosa herramienta clínica. Ahora, gracias a los últimos avances tecnológicos, es posible disponer de una cuantificación coherente y precisa con SPECT/TC.

NM/CT 870 CZT es un sistema de SPECT/TC diseñado para una cuantificación consistente y reproducible. Las mejoras en el rendimiento del detector que se obtienen con CZT ofrecen una resolución espacial y energética excepcional en comparación con los detectores de Nal. Además, aprovecha la corrección de la dispersión y la atenuación basadas en TC junto con la reconstrucción de imágenes de Evolution5. De igual modo, la capacidad de cálculo en constante crecimiento permite calibrar la cámara con precisión para que la variación entre exploraciones sea menor.

Una vez adquiridos los estudios cuantitativos, la nueva SmartConsole, junto con Xeleris, facilita su acceso. Con SmartConsole, los estudios cuantitativos de SPECT/TC se transfieren directa y automáticamente al PACS u a otro destino DICOM predefinido. Además, un conjunto de datos adicional en formato PET DICOM le permite revisar y evaluar las imágenes en los mismos dispositivos que utiliza para ver los estudios de PET/TC, como información complementaria a las imágenes de SPECT/TC originales.

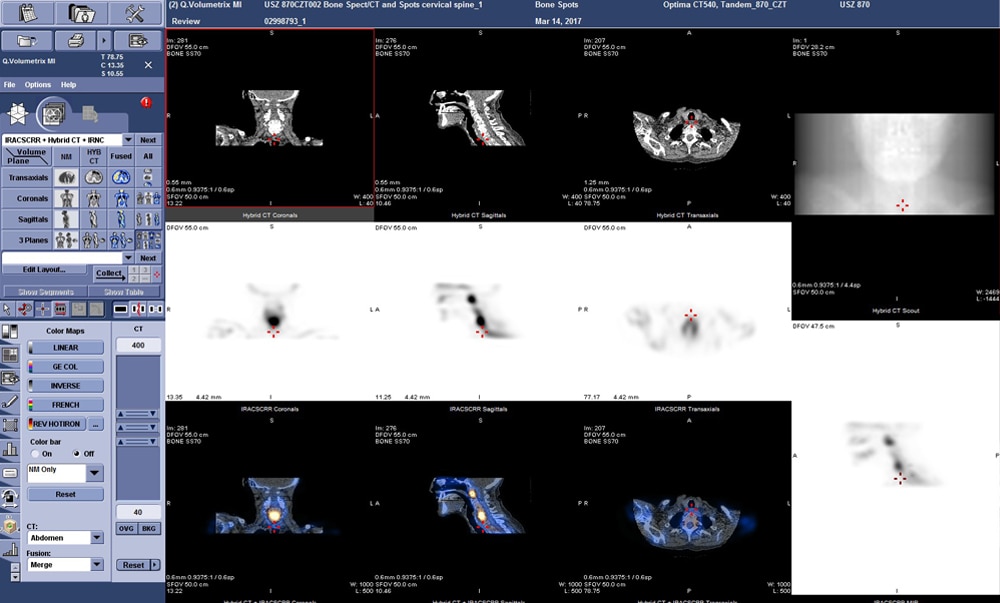

La estación de trabajo Xeleris es nuestro sistema para el procesamiento, análisis y revisión de imágenes de medicina nuclear (MN), PET, MN/TC y PET/TC. Está diseñado para aprovechar las más avanzadas aplicaciones cuantitativas SPECT para el uso clínico rutinario, acelerar el flujo de trabajo y mejorar la fiabilidad diagnóstica. También abre las puertas a la nueva era de prestaciones sanitarias digitales gracias a su capacidad para acceder a GE Health Cloud y a las aplicaciones avanzadas para ayudar a solucionar algunas de las presentaciones clínicas más complejas.

Las técnicas de adquisición de imágenes moleculares permiten buscar un tipo diferente de descubrimiento; el mismo que tiene el poder de dejar huella en el mundo. Un auténtico descubrimiento. No solo constituye una forma nueva de comprender algo muy oculto en nuestro interior, sino que tiene la capacidad de trascender el plano meramente individual y afectar a todos los pacientes.

La búsqueda de un auténtico descubrimiento es única. Requiere que haya un equilibrio adecuado entre la tecnología y las personas. La tecnología, que posibilita la búsqueda, y las personas, que la aprovechan. Hemos trabajado con líderes en atención sanitaria como usted para comprender los obstáculos que se interponen en su camino y las soluciones que busca.

NM/CT 870 CZT es el resultado de estas colaboraciones. Esperamos que lo vea como nosotros. No como otro producto de adquisición de imágenes, sino como una herramienta que le ayudará a dar vida a sus teorías.

• ¹ En la práctica clínica, el uso de NM/CT 870 CZT puede mejorar la capacidad de detección de lesiones dependiendo de la tarea clínica, del tamaño del paciente, de la ubicación anatómica y de la práctica clínica. Con el fin de determinar la dosis o el tiempo de exploración necesarios para obtener imágenes de calidad diagnóstica para un procedimiento clínico en particular, se recomienda consultar con un radiólogo o físico.
• ² Junto con Clarity 2D y Evolution ⁵ , y en comparación con Discovery NM/CT 670 Pro/ES/DR sin Clarity 2D ni Evolution ⁵ . Demostrado en pruebas realizadas con maniquí utilizando un protocolo de exploración ósea y NEMA IEC Body Phantom. La reducción de dosis/tiempo real depende de las tareas clínicas, el tamaño del paciente, la localización anatómica y la práctica clínica.
• ³ En la superficie del detector.
• ⁴ Como se ha demostrado en pruebas realizadas en maniquíes con NEMA IEC Body Phantom y tiempos de exploración un 50 % inferiores con Evolution ⁵ . En comparación con Discovery NM/CT 670 Pro/ES/DR.
• ⁵ En la práctica clínica, se recomienda usar las opciones de Evolution ^5a (Evolution para hueso, Evolution para cardiología, Evolution para planar de hueso) y el kit de herramientas Evolution ^5b tras consultar a un médico de medicina nuclear, físico o especialista de aplicaciones para determinar la dosis o reducción del tiempo de exploración adecuadas con el fin de obtener imágenes de calidad diagnóstica en una tarea clínica concreta, según el protocolo adoptado por el centro clínico.
• ^5a Opciones de Evolution: las funciones de Evolution se basan en la simulación de estadísticas de recuento mediante protocolos predeterminados de fábrica y de toma de imágenes mediante radiomarcadores basados en 99mTc con colimador LEHR en un maniquí antropomórfico o un maniquí realista NCAT – SIMSET, seguida de la comparación cuantitativa y cualitativa de imágenes.
• ^5b Kit de herramientas Evolution: las funciones del kit de herramientas Evolution se basan en la simulación de estadísticas de recuento completo mediante imágenes de maniquí de simulación de lesiones basadas en diferentes radiomarcadores y colimadores. De igual modo, la presentación de imágenes de SPECT de calidad reconstruidas con el kit de herramientas Evolution proporciona información clínica equivalente pero con mejor relación señal-ruido, contraste y resolución de las lesiones en comparación con las imágenes reconstruidas con FBP/OSEM.
• ⁶ En la práctica clínica, el uso de ASiR puede reducir las dosis que se administran al paciente durante la TC en función de la tarea clínica que se realice, del tamaño del paciente, de la localización anatómica y de la práctica clínica. Con el fin de determinar la dosis necesaria para obtener imágenes de calidad diagnóstica para un procedimiento clínico en particular, se recomienda consultar con un radiólogo o físico.
• ⁷ La precisión cuantitativa definida como la equivalencia con la actividad inyectada mediada con recuentos en un maniquí de prueba. La equivalencia implica una diferencia inferior al 11 % cuando se comparan los recuentos medidos en los estudios de SPECT corregidos mediante CTAC reconstruida por Q.AC con los recuentos medidos en estudios corregidos mediante CTAC reconstruida por referencia. Los recuentos medidos se definen como el promedio de regiones de interés idénticas colocadas en cortes reconstruidos de SPECT de un estudio realizado con un maniquí y una solución homogénea de 99mTc.
• ⁸ En la práctica clínica, el uso de NM/CT 870 CZT puede mejorar la cuantificación de las lesiones mayores de 5,5 ml dependiendo de la tarea clínica, del tamaño del paciente, de la ubicación anatómica y de la práctica clínica. Con el fin de determinar la dosis o el tiempo de exploración necesarios para obtener la precisión de cuantificación estipulada para un procedimiento clínico en particular, se recomienda consultar con un radiólogo o físico.
